01引言

　　随着电气环境中自动化程度的提高，以电力电子技术为代表的各种整流、逆变、变频等非线性负载比重不断变大，加之调控手段不完善及外来干扰等原因，使得电能质量下降。基于计算机、微处理器控制的电子仪器在国民经济企业中大量使用，对供电质量的敏感程度越来越高，对电能质量提出了更高的要求，从而使电能质量问题及其解决措施逐渐成为研究的热点。

　　要对电网的电能质量进行改善，首先要对电能质量做出准确的检测和分析，测量电网的电能质量水平，并分析和判断造成各种电能质量问题的原因，为电能质量的改善提供依据。

　　02设计标准

　　GB∕T 32507-2016 电能质量 术语

　　QGDW-1650.1 2014 电能质量监测技术规范

　　1部分 电能监测主站

　　QGDW 10650.2 2017电能质量监测技术规范 2部分 电能质量监测装置

　　QGDW 10650.3 2018 能质量监测技术规范 3部分 监测终端与主站间通信协议

　　QGDW 10650.4 2016电能质量监测技术规范 4部分 电能质量监测终端检验

　　GBT 电能质量监测设备通用要求

　　03应用领域

　　工业（煤矿、钢铁、石油、化工）；

　　电厂；

　　学校；

　　医院；

　　市政建设；

　　交通设施（机场、火车站）；

　　商业建筑；

　　会展中心；

　　光伏发电、新能源。

　　04行业需求

　　4.1 大型工业

　　大型工业项目如（煤矿、炼钢、化工等），设备运行会产生谐波等反馈到电网中，影响电网质量，需要安装电能质量监测装置分析电压质量帮助企业提高生产效率。

　　4.2 重要配电工程

　　如高精度的数据机房/数据中心、大型医院、地铁配电工程等项目要求高质量供电的场所，需要实时监测电压质量。

　　4.3 新能源发电需求

　　一般光伏发电等新能源并网配电工程，在并网点要求配置电能质量监测装置。

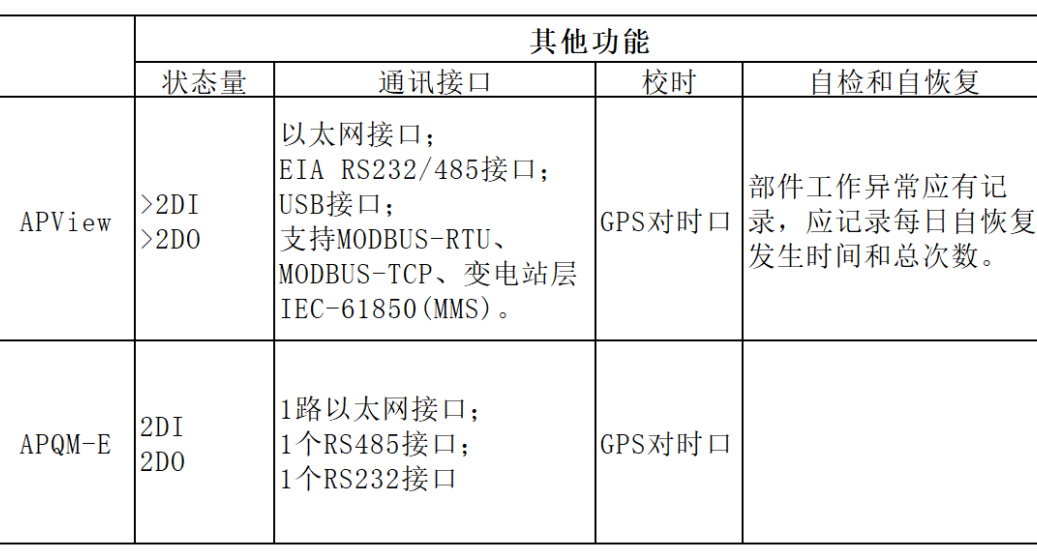

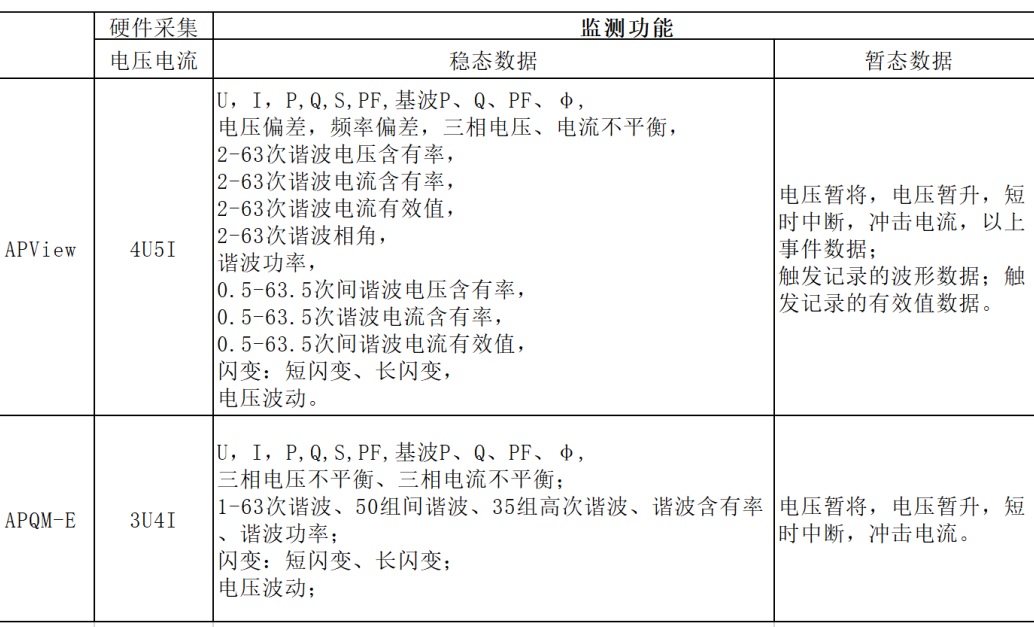

　　05电能质量在线监测装置功能

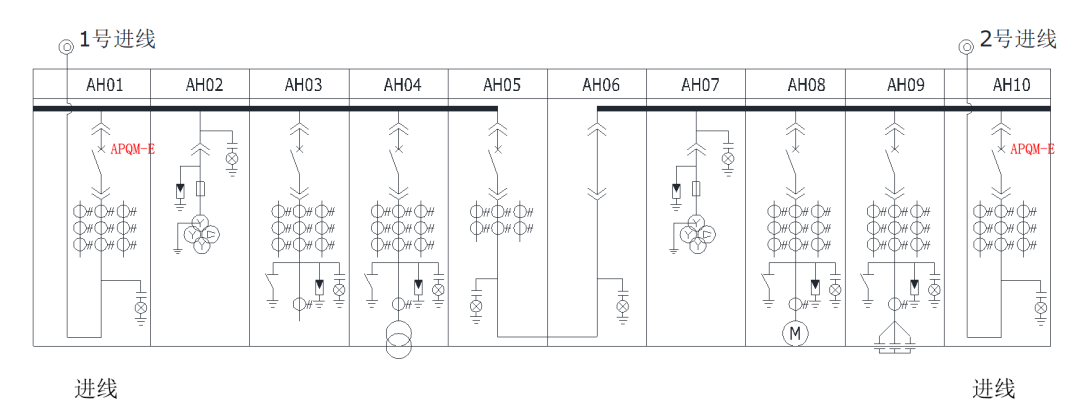

　　06上图方案

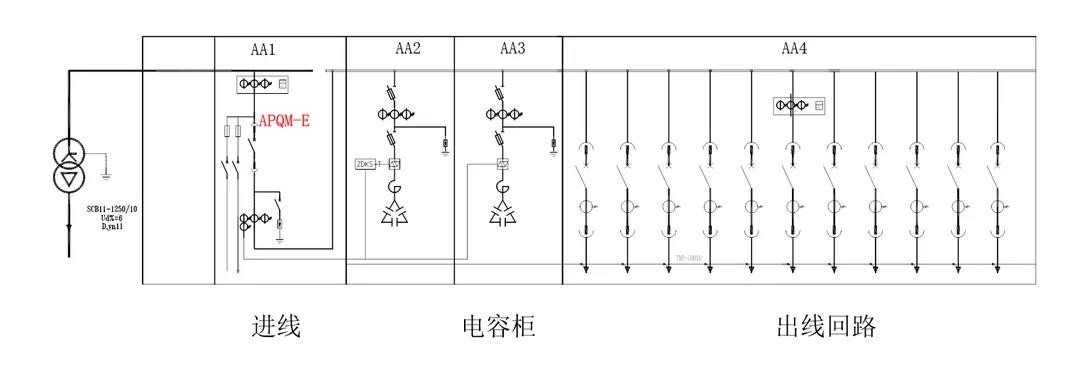

　　0.4kV配电系统

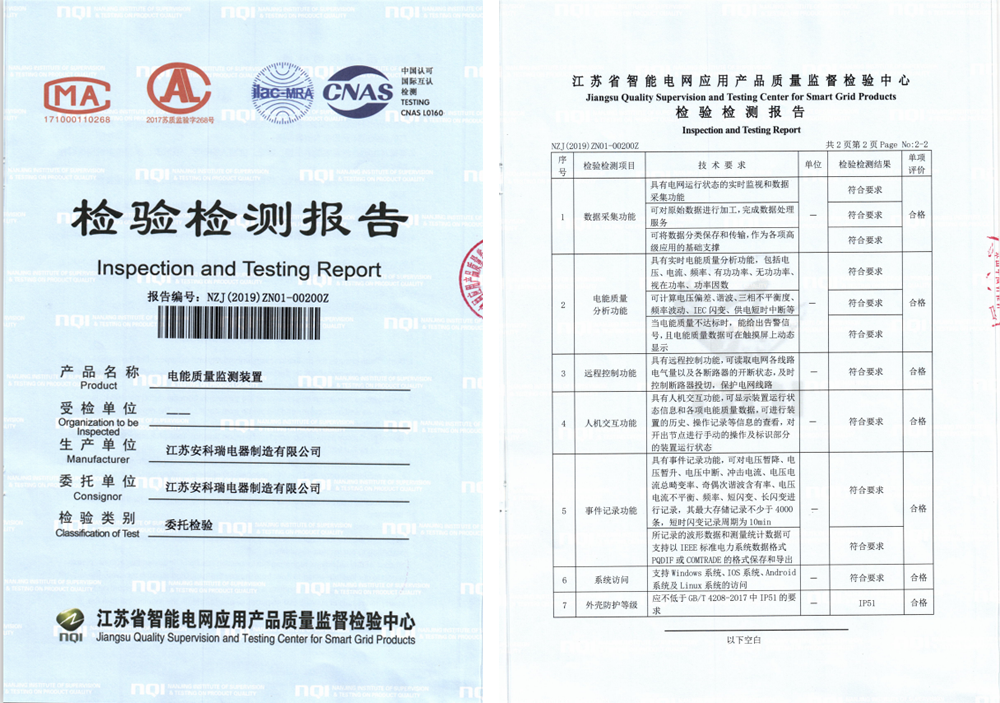

　　07检测报告
