01 VOCs在线监测云平台概述

　　VOCs，也称挥发性有机物，包括非甲烷总烃、苯系物（苯、甲苯、乙苯、等）、挥发性卤代烃（二氯甲烷、氯仿、等）、醇类（乙醇、异丙醇、乙二醇等）、醚类（乙醚、丁醚、等）等有机挥发性有机物。挥发性有机物污染，涉及到的行业众多，包括石油化工、制药、涂装、印刷等，因此为针对VOCs的排放，出台了一系列的政策、标准、规范等，但在监管上仍存在一些问题和漏洞。

　　1.1 监测监控不到位

　　我国VOCs监测工作尚处于起步阶段，企业自行监测质量普遍不高，点位设置不合理、采样方式不规范、监测时段代表性不强等问题突出。

　　1.2 治污设施简易低效

　　VOCs废气组分复杂，治理技术多样，适用性差异大，技术选择和系统匹配性要求高。我国VOCs治理市场起步较晚，准入门槛低，加之监管能力不足等，治污设施建设质量良莠不齐，应付治理、无效治理等现象突出。

　　1.3 运行管理不规范

　　VOCs治理需要加强过程管控，实施精细化管理，但目前企业普遍存在管理制度不健全、操作规程未建立、人员技术能力不足等问题。

　　1.4 监察难度大

　　靠人力监管无法实现全覆盖；净化设备难以查看；监测需要手段，难度大。

　　为了弥补现存VOCs治理监测的漏洞，同时便利监管部门的监察，安科瑞VOCs监测云平台应运而生。VOCs监测模块通过2G/4G与云端平台进行通信和数据交互，系统能够对设备运行状态和污染气体排放的浓度数据进行监控；根据采集的甲烷、气体浓度等数值大小，产生对应的排放超标告警等事件， 对采集数据进行统计分析、排名等统计功能。

　　02 VOCs在线监测云平台应用场所

　　石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂、制鞋、油品储运等行业。

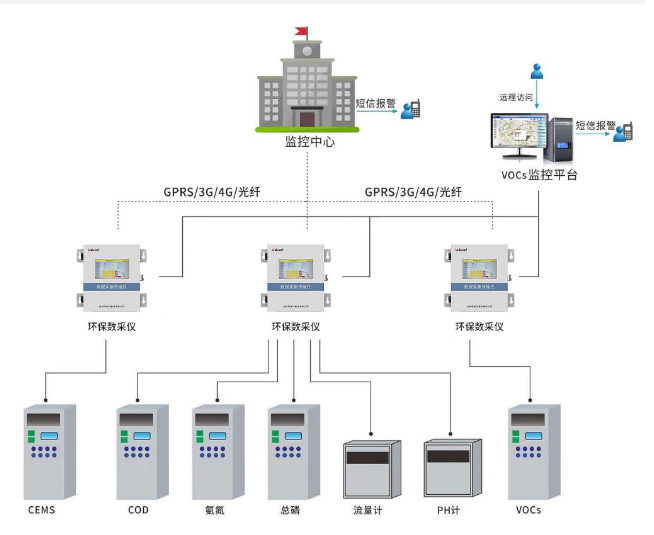

　　03 VOCs在线监测云平台架构

　　平台采集VOCs监测设备运行状态和污染气体排放的浓度数据，自动对超标排放及异常企业进行提示预警，监管部门可迅速进处理，督促污染企业整改设备，实现减排环保，不扰民等目的。

　　现场安装监测终端，持续监测VOCs的排放情况，同时结合排放口的挥发性物质、颗粒物浓度等进行对比分析，一旦排放超标，系统会发出异常信号。

　　04 VOCs在线监测云平台功能

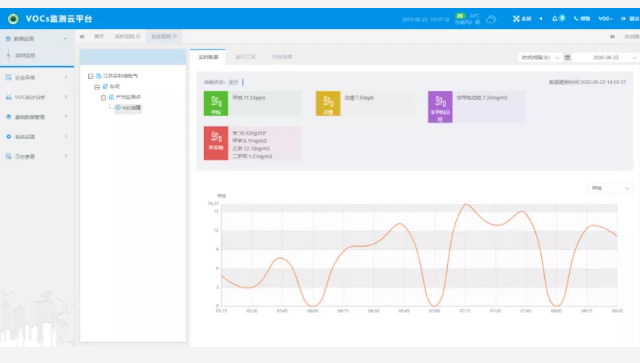

　　4.1 在线监测

　　对VOCs数据的监测，包括甲烷，非甲烷总烃，苯系物，烟气温度、压力和流速等数值采集监测。

　　4.2 告警数据监测

　　系统根据采集的挥发性有机物气体浓度，产生对应的排放超标告警，并根据设置主动推送给各级用户，由各级用户按自身权限进行异常处理申报审核。

　　4.3 数据分析

　　点位运行情况分析，VOCs监测因子浓度均值统计报表，时序分析以及昼夜分析，站点异常统计分析等。

　　4.4 基础数据维护

　　个人信息、权限维护，企业信息录入，对应测点信息录入等 。

　　4.5 数据服务

　　数据采集，短信提醒，数据存储和解析。

　　4.6 其他功能

　　视频监控，短信集成，大屏展示等。

　　05 配套产品介绍

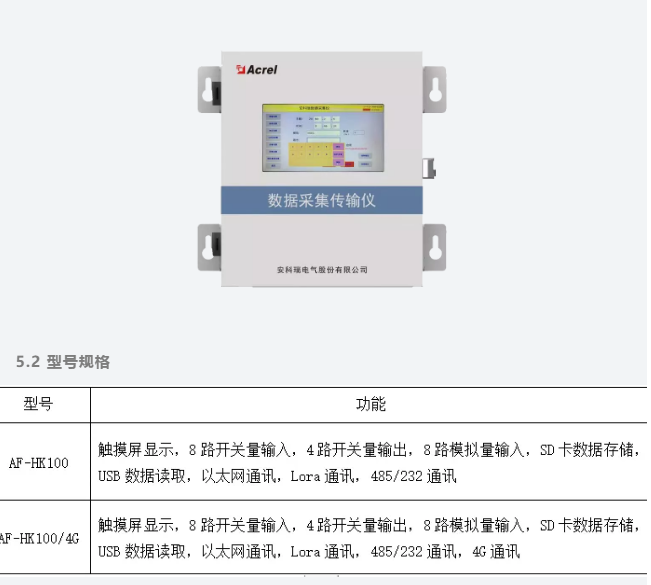

　　5.1数采仪图片（AF-HK100）

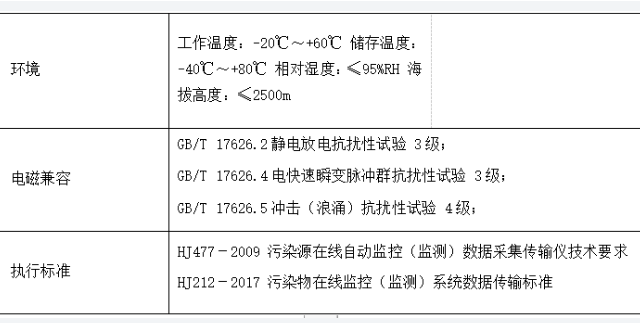

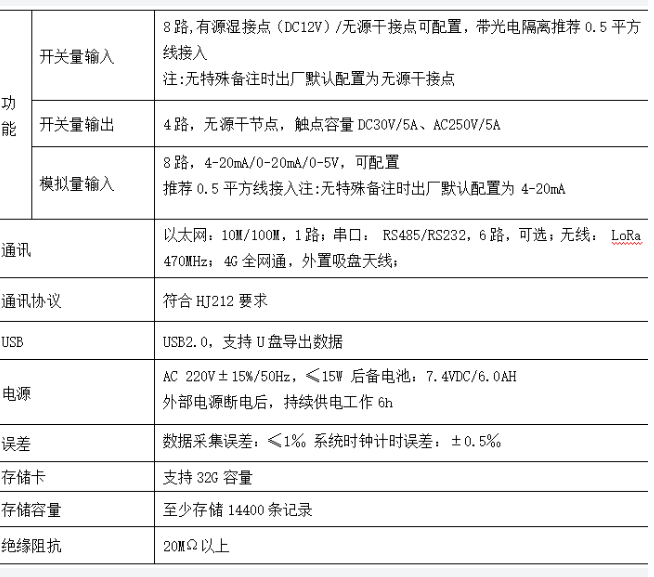

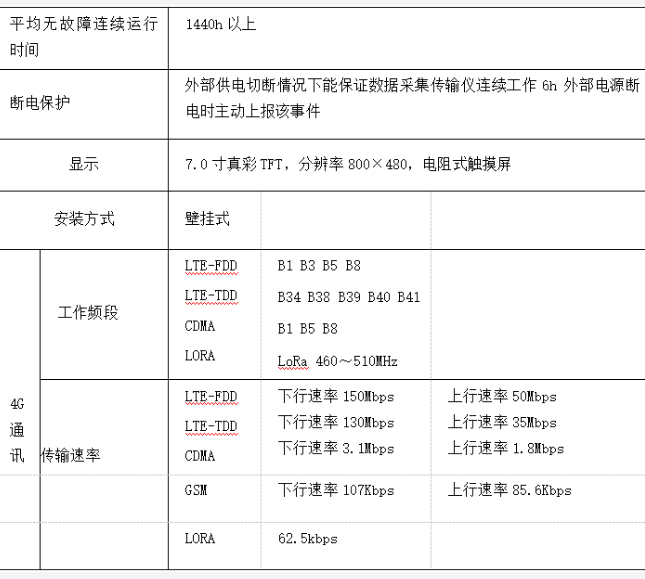

　　5.3 技术参数

　　5.4 产品功能

　　5.4.1 定时数据采集、本地存储及上报平台。

　　5.4.2 整点上报污染源实时数据、分钟数据、小时数据、日数据。

　　5.4.3 支持本地导出历史数据。

　　5.4.4 支持断电续传功能：自动和手动补传数据。

　　5.4.5 大容量数据存储空间：提供32MB的内部Flash和外部TF卡数据存储空间，可存储10 年以上的采集数据。

　　5.4.6 WDT看门狗设计，保证系统稳定，采用完备的防掉线机制，保证数据终端永远在线。

　　5.4.7 内置市场常见的各种环保仪器仪表和在线监测仪通信协议，用户通过简单配置即可正常使用。

　　5.4.8 支持串口配置方式。

　　5.4.9 远程管理功能：支持远程程序升级。

　　5.4.10 提供功能强大的中心管理软件，方便设备管理（可选）。

　　06 应用案例

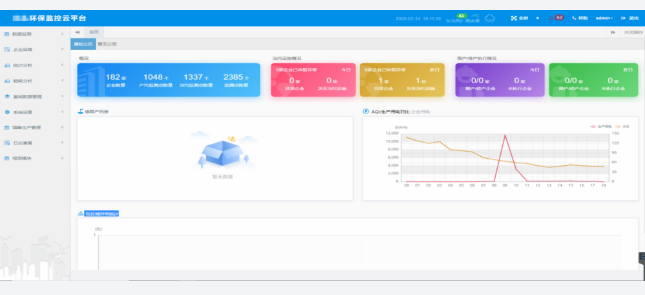

　　河北某市平台

　　接入了VOCs监测，监测气体浓度；

　　接入了烟尘监测，监测PM2.5、PM10、环境温度、湿度、噪声；

　　接入了烟气(CEMS)在线监测，监测烟气流速、烟气温度、烟气湿度、烟气压力、氧气、二氧化硫、烟尘、氮氧化物、二氧化硫折算、氮氧化物折算、烟尘折算等。
