01概述

　　电力物联网仪表在传统智能电表的基础之上，搭载了多种主流的物联网组网方式，降低了传统智能仪表对于安装条件的要求、降低了调试难度、减少了智能配电改造项目实施时间。支持局部集中无线组网、分散点位直连平台等多种组网方式，可广泛适用于电力运维、能效管理等用电监测场景。

　　02功能特点

　　建筑楼宇；工厂；基站

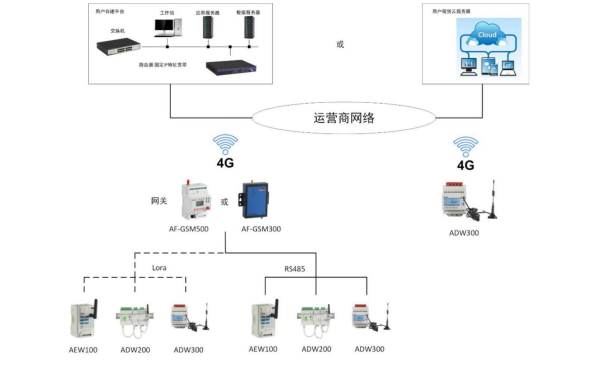

　　03系统架构

　　04型号及功能介绍

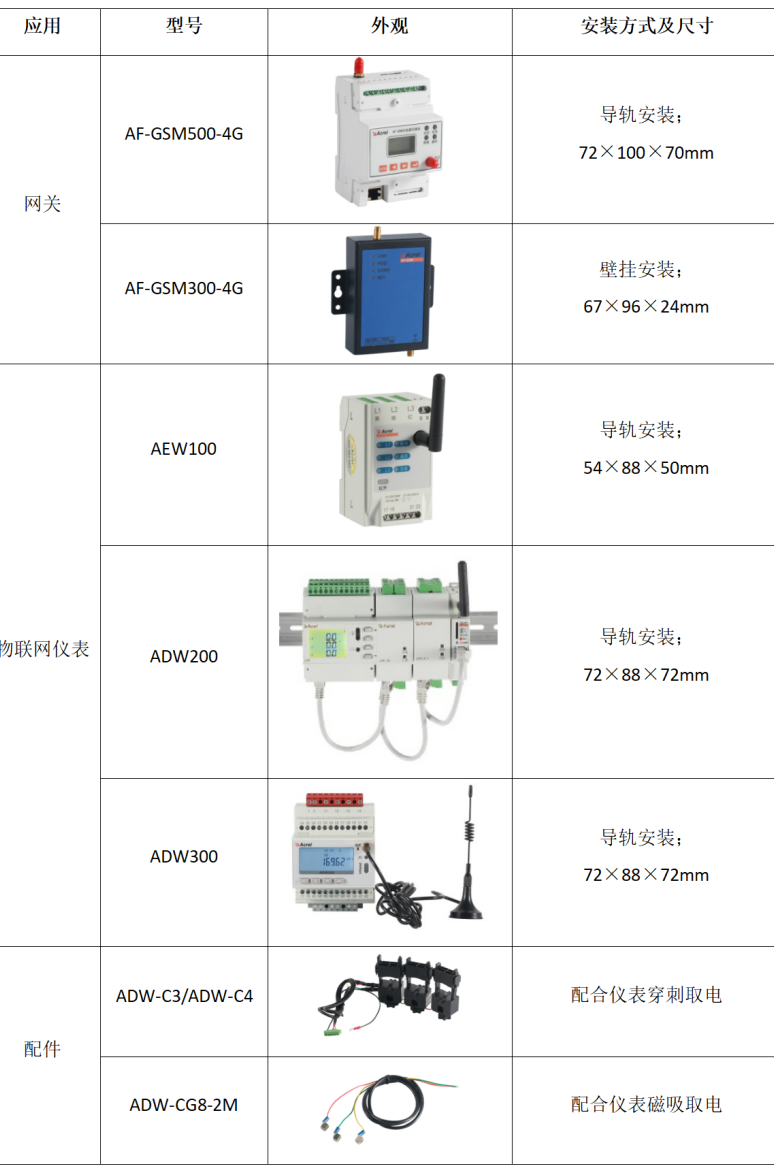

　　4.1 型号介绍

　　4.2 功能介绍

　　4.2.1 AF-GSM500-4G网关

　　Lora无线抄表、RS485抄表；

　　4G无线通讯、以太网口通讯；

　　支持Modbus-TCP 、MQTT等协议、协议可定制开发、支持断点续传、本地数据存储、本地显示及按键设置。

　　4.2.2 AF-GSM300-4G网关

　　Lora无线抄表；

　　4G无线通讯；支持Modbus-TCP、MQTT等协议、协议可定制开发。

　　4.2.3 AEW100无线计量模块

　　全电力参数测量、正反向有功无功电能计量、复费率；

　　2-31次电压及电流分次谐波含量、总畸变、基波及谐波电参量；

　　失压检测、历史电能存储、需量、测温；

　　有功电能精度1级；

　　无线通讯、RS485、红外通讯，支持Modbus及DL/T645-07。

　　4.2.4 ADW200导轨式多回路电力仪表

　　四路三相全电力参数测量、正反向有功无功电能计量、复费率；

　　2-31次电压及电流分次谐波含量、总畸变、基波及谐波电参量；

　　失压检测、历史电能存储、需量、测温、事件记录等；

　　2DI2DO(主体)、12DI4DO (MK)、12路测温4路漏电(MTL)；

　　有功电能精度1级；

　　无线通讯、RS485、红外通讯，支持Modbus及DL/T645-07。

　　4.2.5 ADW300无线计量仪表

　　三相全电力参数测量、正反向有功无功电能计量、复费率；

　　2-31次电压及电流分次谐波含量、总畸变、基波及谐波电参量；

　　失压检测、历史电能存储、需量、测温、事件记录等；

　　4DI2DO、4路测温、1路漏电；

　　有功电能精度1级、0.5S级；

　　RS485、红外通讯，2G、4G、NB、Lora无线通讯，支持Modbus及DL/T645-07及主流物联网协议。

　　05典型配置方案

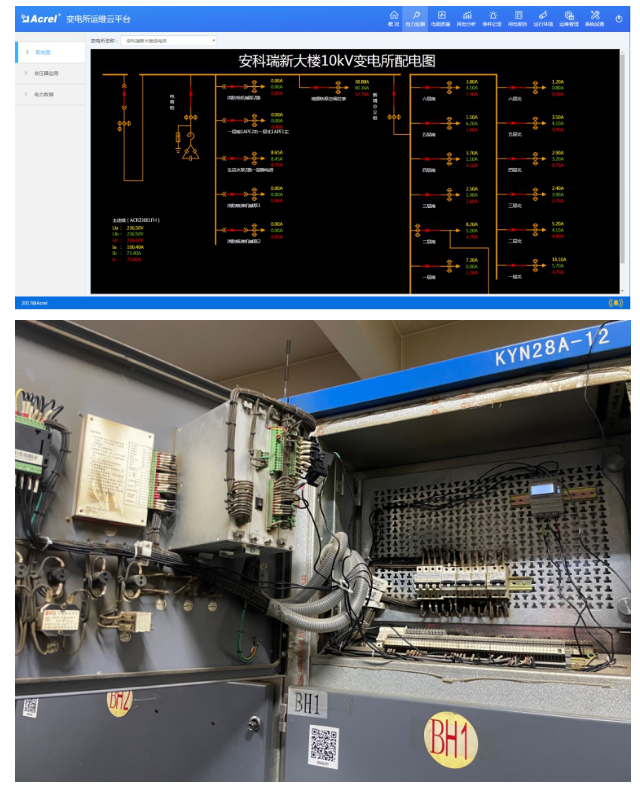

　　某变电所电力运维改造项目：

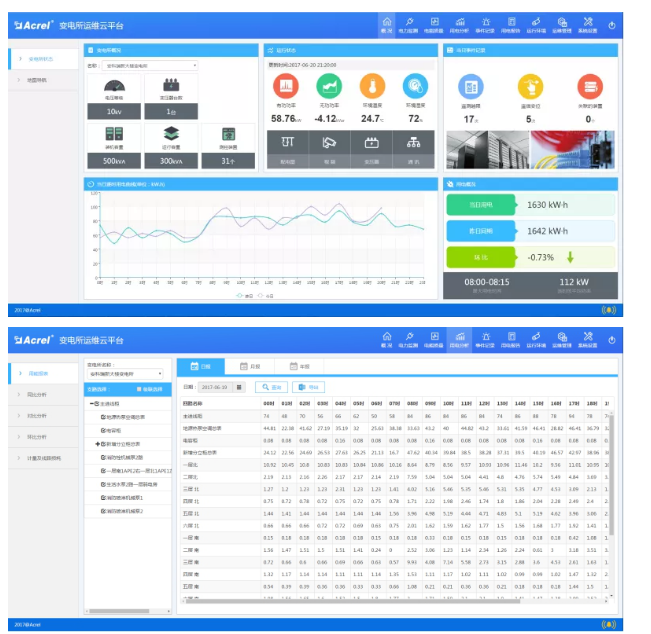

　　现场使用16只ADW300-4G仪表，实时获取负载回路用电情况、负荷变化、开关状态等，直接上传至我司电力运维云平台。从而实现对整个变电所进行智能监测，为变电所安全运营提供技术支持，可实现用电信息实时监测、用能质量及数据智能分析、异常报警实时传递、定制本地巡检策略等等功能。
