01工业IT绝缘监测及故障定位产品概述

　　随着工业科技的发展，漏电流对工业生产安全构成了很大的威胁。为了提高供电的连续性、可靠性和安全性，许多重要生产场所也采用了IT配电系统（不接地供电系统）。

　　安科瑞工业绝缘监测及故障定位产品主要应用于工业领域，如矿井、矿山、玻璃厂、电炉和试验设备、船舶、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等。通常装设绝缘监测仪用来实时监测系统对地的绝缘状况，当系统出现接地故障时，及时报警，提醒并排查故障。

　　02工业IT绝缘监测及故障定位产品主要功能

　　1）实时监测IT系统的对地绝缘电阻，电阻越限时启动故障预警或报警功能；

　　2）继电器报警输出、LED灯报警输出等多种故障指示方式；

　　3）事件记录功能，方便操作人员查看分析故障类型和发生时间，及时判别系统运行状况；

　　4）自检功能，可一键实现仪表硬件电路的故障自检；

　　5）断线监测，实时监测PE/KE功能接地线连线状况；

　　6）一路RS485接口，标准MODBUS-RTU协议；

　　7）支持手动/自动两种复位模式；

　　8）应用范围广，适用于交流、直流以及交直流混合IT系统。

　　03工业IT绝缘监测及故障定位产品相关标准

　　1）GB50058-2014中5.5爆炸性环境接地设计中提到：TN系统只允许使用TN-S系统，TT系统应设置剩余电流动作继电器，IT系统应设置绝缘监测装置。

　　2）GB50070-2009中4.1.3井下低压配电系统接地型式应采用IT系统，配电系统不宜引出N线。

　　3）GB51348-2019中4.9.1中第4条规定：交流操作电源为AC200V，应具有双电源切换装置，控制电源采用不接地系统，并设有绝缘检查装置。

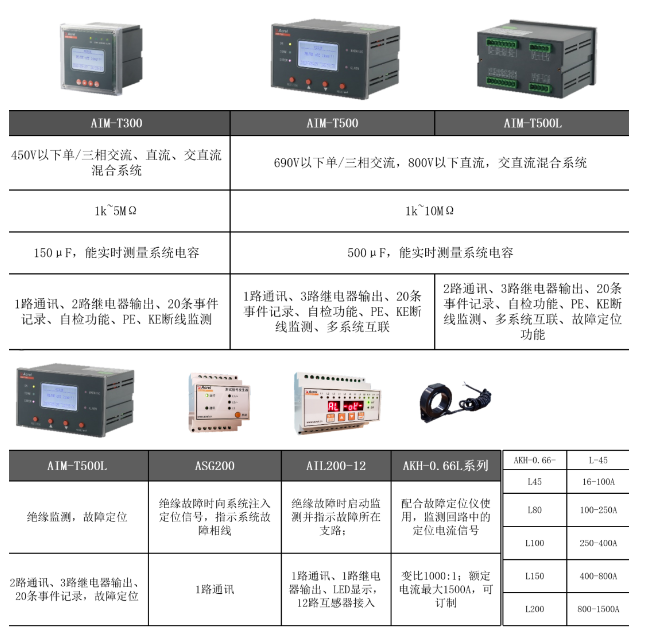

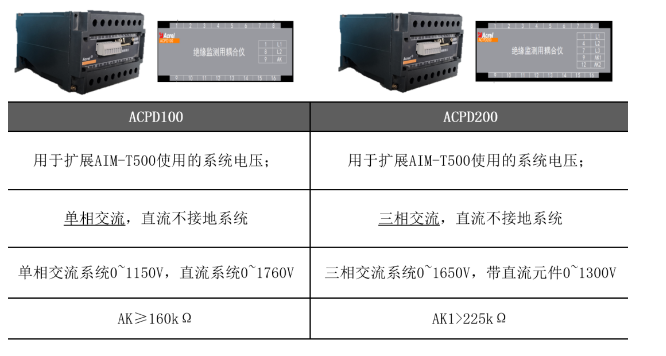

　　04工业IT绝缘监测及故障定位产品选型

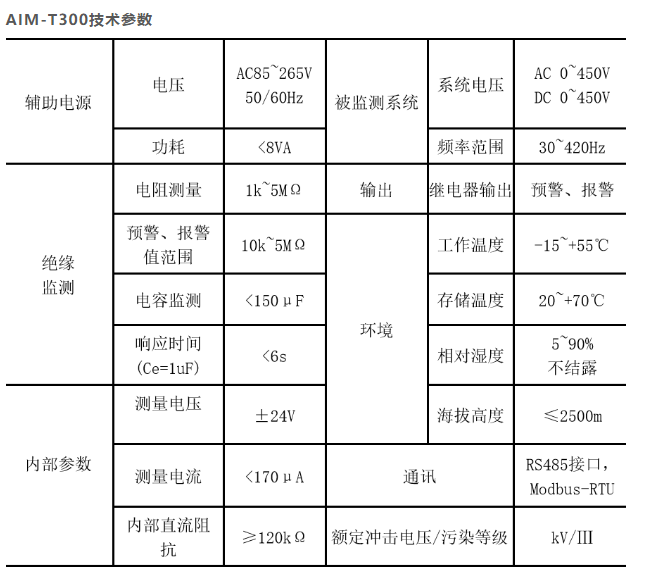

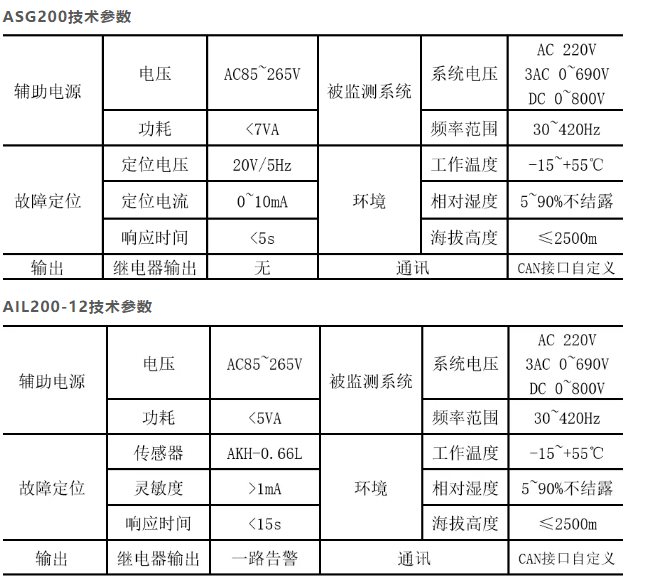

　　05工业IT绝缘监测及故障定位产品技术参数

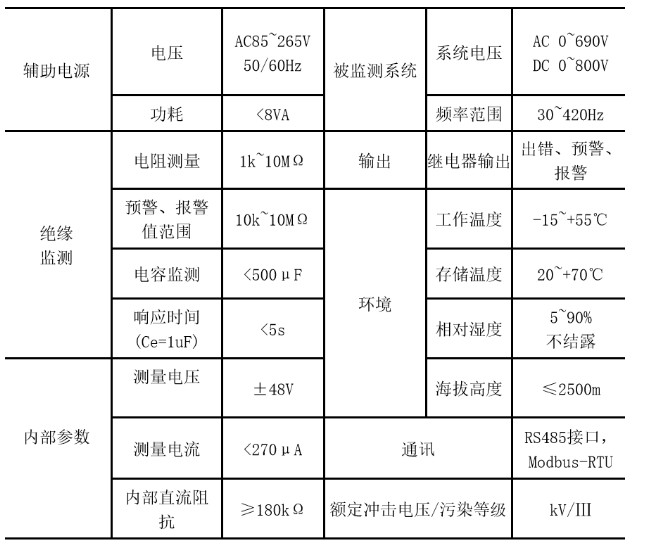

　　AIM-T500技术参数

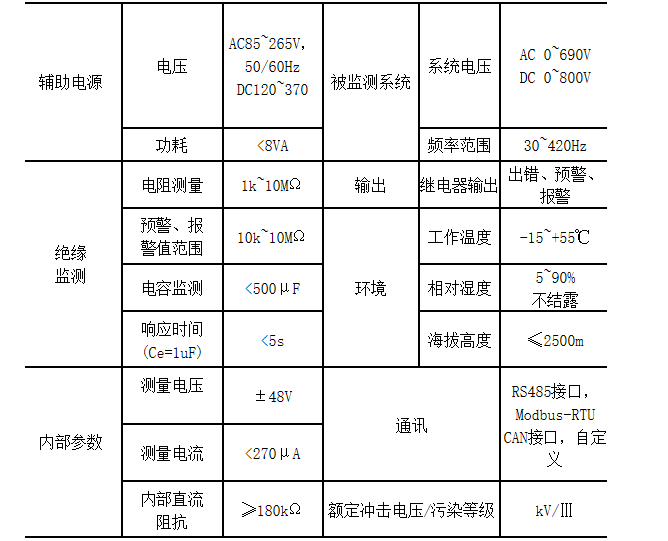

　　AIM-T500L技术参数

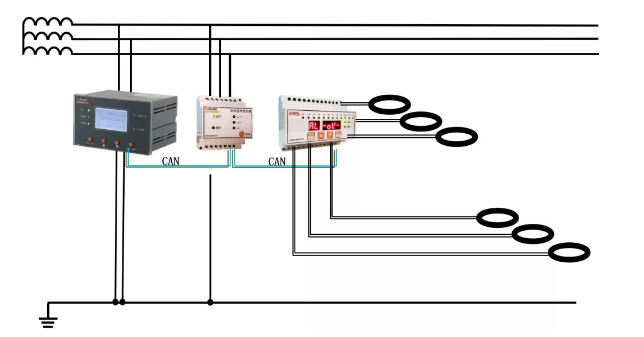

　　06工业IT绝缘监测及故障定位产品原理

　　07工业IT绝缘监测及故障定位产品应用方案

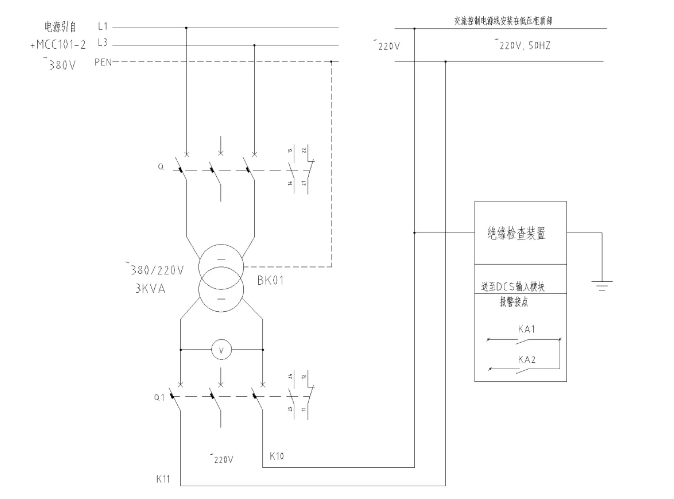

　　应用于变电站控制电源系统，发电厂二次控制电源系统、有色金属冶炼车间、电解铝车间等交流382V或者220V IT系统。

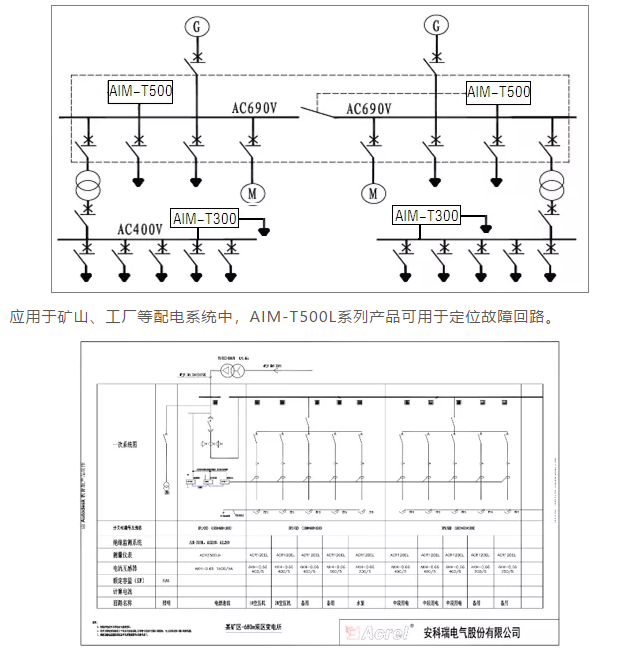

　　应用于船舶主配电系统中，AIM-T500可使用互联功能用于两段母线带母联的系统，AIM-T300可用于单线系统。

　　应用于矿山、工厂等配电系统中，AIM-T500L系列产品可用于定位故障回路。

　　08工业IT绝缘监测及故障定位产品项目案例

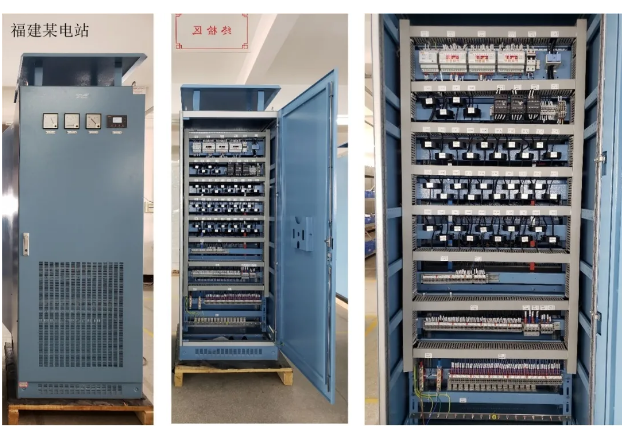

　　案例一

　　福建某电站项目，UPS出线使用6套绝缘监测及故障定位系统。

　　绝缘监测仪监测整个系统的绝缘状况，当发生绝缘状况降低报警，装置可以定位到具体的故障回路，显示在绝缘监测仪。

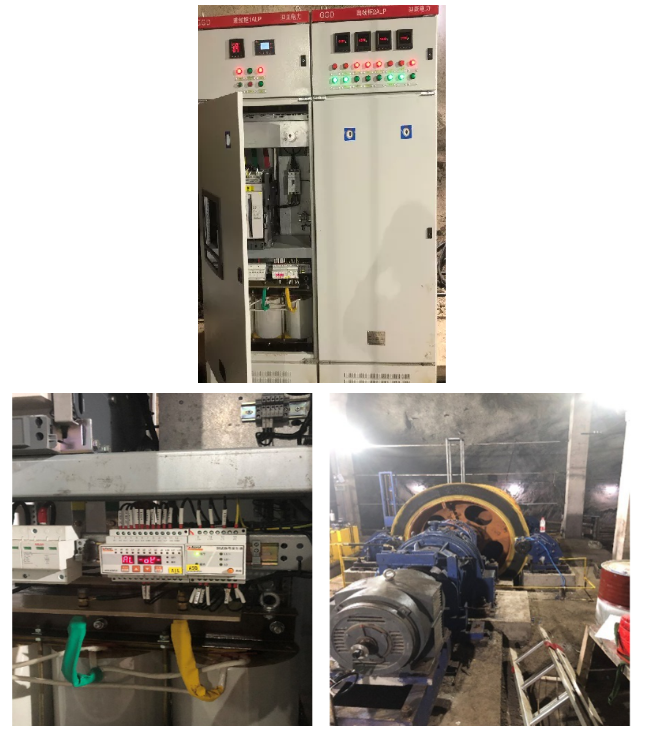

　　案例二

　　现场系统：容量：30KVA，电压：380V，设计院设计。

　　矿井按照深度分成不同的区，有几十到几百米的深度，仪表安装在地下325米处，巷道里集中安装配电柜内。监测三相变压器二次测的绝缘电阻，以及7个回路的定位。

　　09工业IT绝缘监测及故障定位产品报告证书
