  01 医用隔离电源监控系统概述
  随着电子医疗设备在医院领域的广泛应用,漏电流对病人构成的威胁也越来越大,尤其是那些生命攸关的场所,病人在手术中或麻醉状态下,各种电极、传感器直接插入人体内,微小的漏电流都有可能导致病人触电身亡。另外有些医疗设备用于维持重症病人的生命,一旦设备停电,也会对病人的生命构成威胁。因此,对于医疗这一特殊场所的电气设计,应严格按照国家标准和规范进行。
  安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所,能为这类场所提供安全、连续、可靠的供电解决方案。
  02 医用隔离电源监控系统应用场所
  重症病房、手术室、育婴房或者在诊疗室(例如:血透室,血液病房)等医疗二类场所。

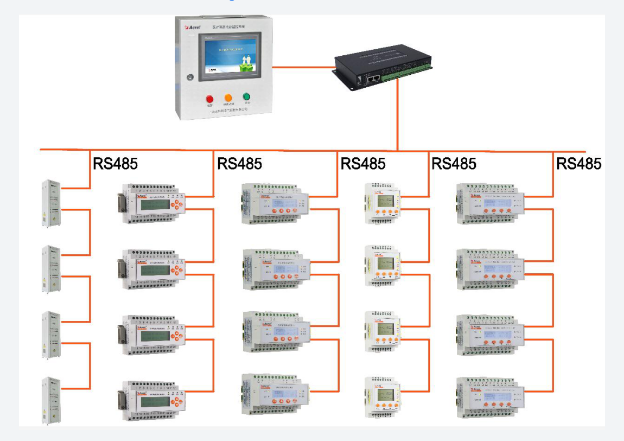

  03 医用隔离电源监控系统架构

医用隔离电源监控系统解决方案

   04 医用隔离电源监控系统功能
  安科瑞IT配电监控系统是基于触摸屏软件设计,软件具有远程测量、远程参数设置和远程自检等多种功能,为各类场所的IT配电系统的集中监控提供了强大的系统集成工具。软件的主要功能如下:

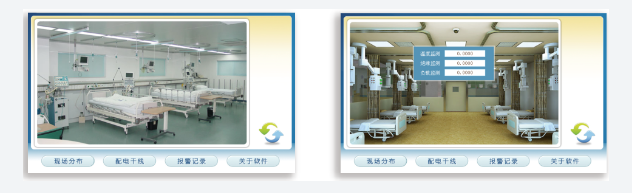

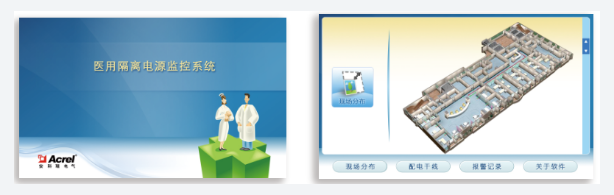

  4.1 一次图和现场分布显示

医用隔离电源监控系统解决方案

  系统具有一次图及现场分布图显示功能,能直观的了解并及时地发现IT供电系统的报警地点或区域,从而方便人员及时到达现场进行故障排查。

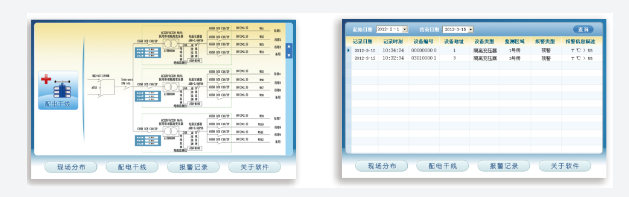

  4.2 实时数据采集与显示

医用隔离电源监控系统解决方案

  利用安装于各IT配电系统中绝缘监测仪表和绝缘故障定位仪表,采集各隔离电源系统的参数。采集到的数据实时显示在监控系统界面,这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等;
  4.3 故障报警
  将各IT配电系统出现的各类故障,如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录,并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。同时启动监控系统的声光报警系统,及时提醒相关人员,进行故障处理。其中,声音报警信号可被手动消除。
  4.4 远程参数设置和查询

医用隔离电源监控系统解决方案

  通过系统,可根据要求远程调整和设置各IT配电系统中绝缘监测仪的各类报警参数阈值,也可以任意查看这些报警参数值。参数包括绝缘报警值、负载电流报警值和隔离变压器温度报警值等。
  4.5 图形显示功能
  系统可以以曲线的形式,显示各IT配电系统的绝缘状况、负载状况,以及隔离变压器的温升状况,以及它们的变化趋势,以便于分管理人员了解和分析各电源系统的运行变化情况,有针对性的对某些系统进行维护和保养。
  05 医用隔离电源监控系统产品介绍

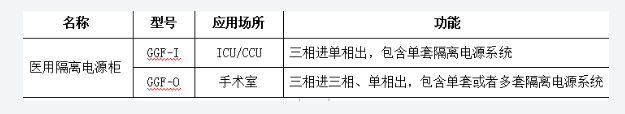

  5.1 医用隔离电源柜的选型

医用隔离电源监控系统解决方案

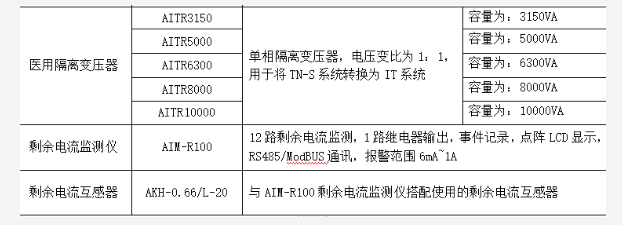

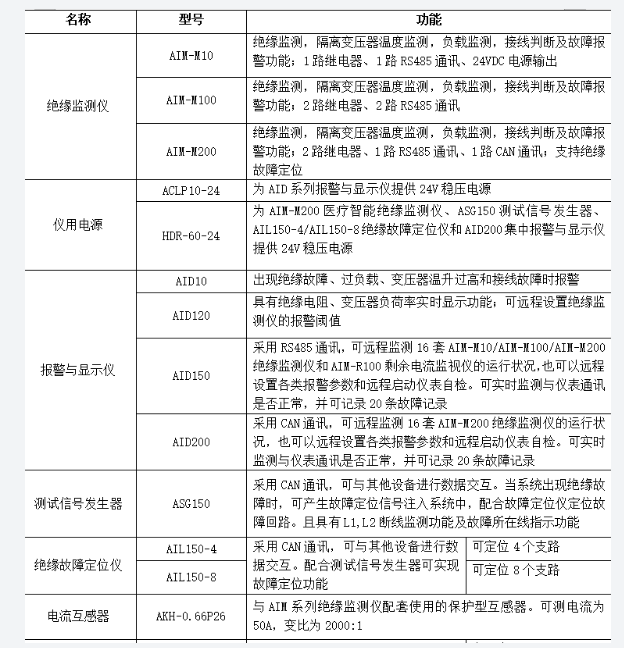

  5.2 隔离电源柜元器件选型

医用隔离电源监控系统解决方案
医用隔离电源监控系统解决方案

   06 医用隔离电源监控系统典型配置

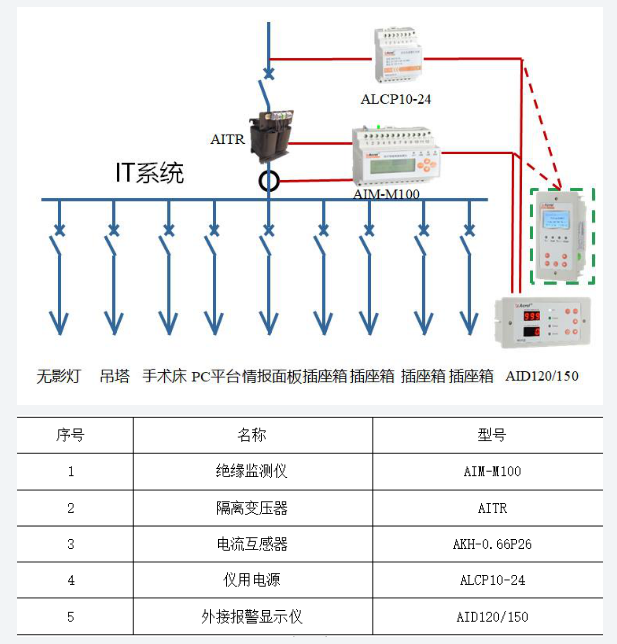

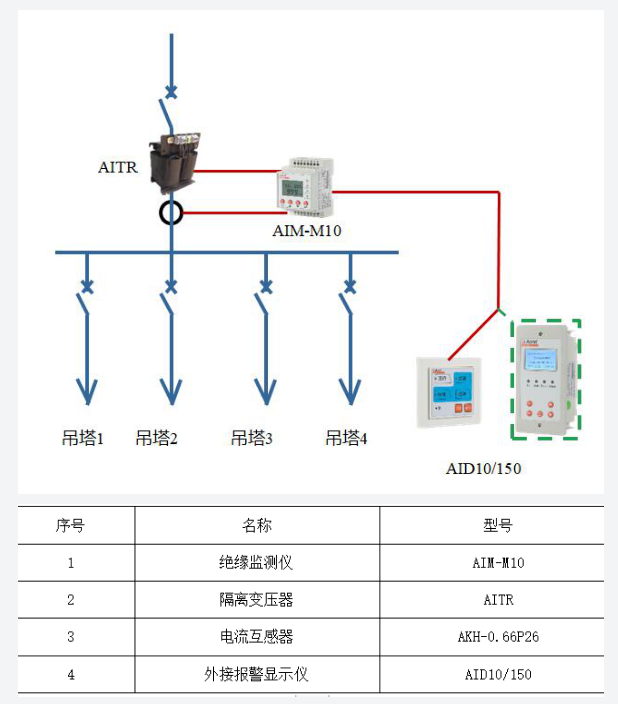

  6.1 四件套隔离电源柜配置方案

医用隔离电源监控系统解决方案

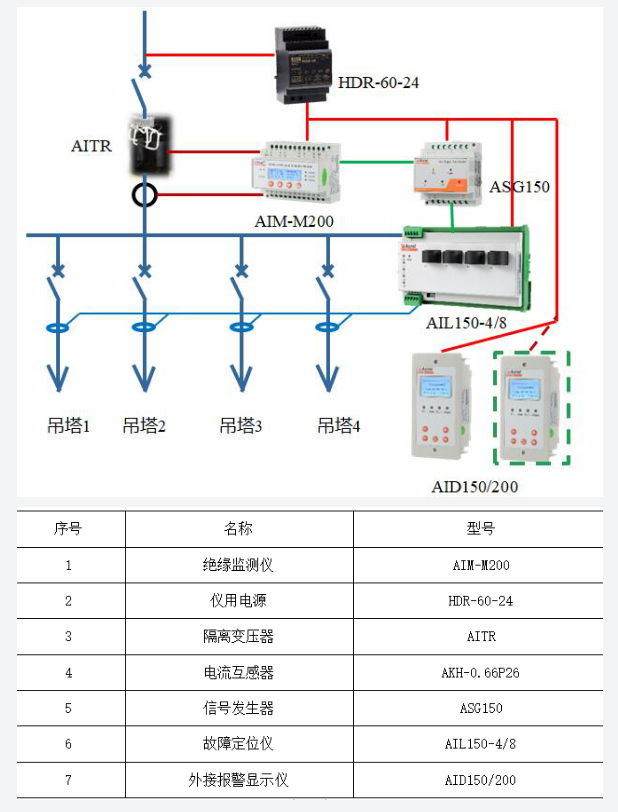

  6.2 五件套隔离电源柜配置方案

医用隔离电源监控系统解决方案

  6.3 七件套隔离电源柜配置方案

医用隔离电源监控系统解决方案

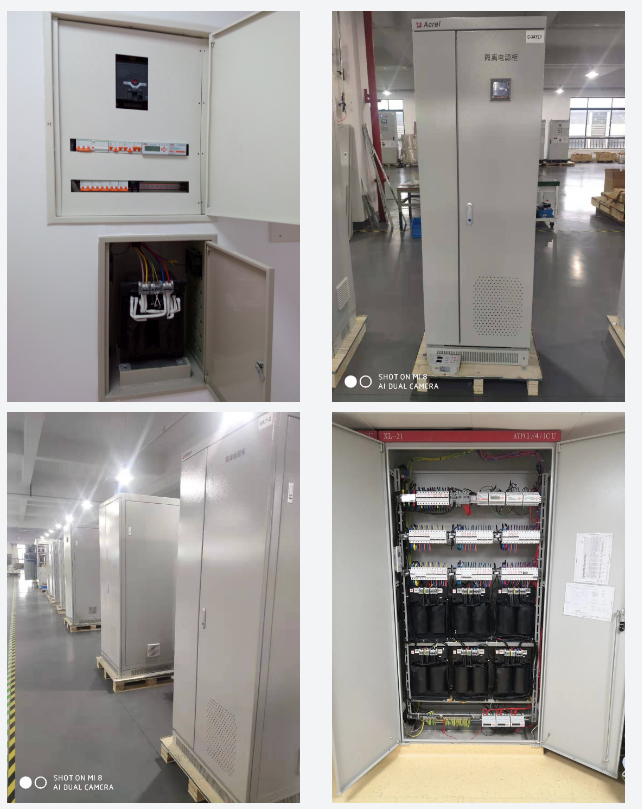

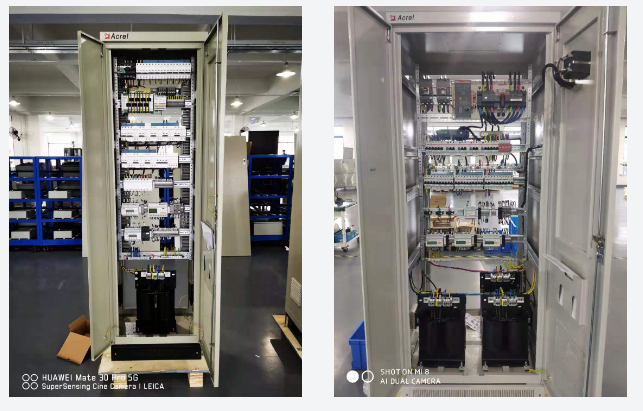

   07 现场安装图片

医用隔离电源监控系统解决方案
医用隔离电源监控系统解决方案

   08 典型案例
  唐山中心医院,太原中心医院,济南儿童医院,博罗县人民医院,乌海市人民医院。
